Столярный верстак своими руками

1 Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

Устройство верстака

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок.  Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

Верстачная доска, вид сверху

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток.  Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.

1.1 Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Каркас верстака

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Столешница верстака

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Как сделать прижимные скобы из фанеры

Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.

Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.

Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.

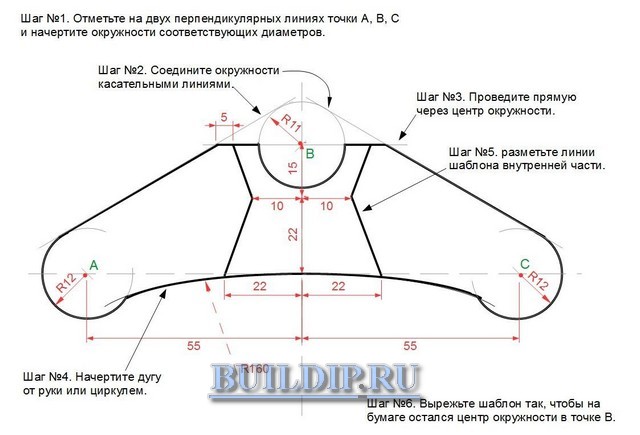

Порядок изготовления шаблона

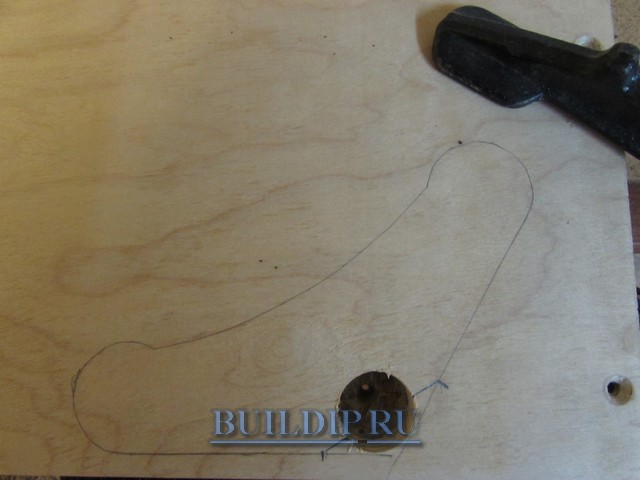

Обведите шаблон на фанере и отметьте шилом центр сверления.

Сделайте отверстие перовым сверлом диаметром 22 мм.

Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов

Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям

Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.

Соберите прижим, подложив под гайку шайбы.

Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.

Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.

Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.

Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.

Особенности массива

Материал образуется после распила дерева. По сути это полотна древесины, очищенные от коры, сучков и веток. Они производятся в виде балок, досок, брусьев или фигурных элементов.

Массив — материал, состоящий из цельного дерева

Помимо породы его особенности во многом определяются разрезом ствола. Основные методы распила:

• поперечный;
• радиальный;
• тангенциальный.

Поперечный разрез

Текстура древесины более полно проявляется при использовании последней технологии. Она подразумевает рассечение дерева по касательной в направлении годичных колец.

Тангенциальный и радиальный разрезы

Разновидности массива

Таблица 1. Разновидности массива.

Вид	Описание
Цельный	Наиболее дорогой. Сплошной массив, из которого производят мебель премиум-класса. Учитывая, что структура дерева не однородна, после распила видны смоляные карманы или полости. Подобрать ровный кусок, лишенный дефектов, проблематично. Поэтому этот тип древесины так ценен.
Клееный	Делается из цельных кусков дерева, образовавшихся после распила. Они не так малы, чтобы идти на опилки. Успешно используются для создания более крупных деревянных пластин. Существует 2 вида — цельноламельный, состоящий из широких частей, и сращенный, сформированный из частей меньшего размера. Также встречается евробрус — массив в форме бруска. Мебель из клееных кусков древесины дешевле, чем из цельных. Но изделия более резистентны к механическим воздействиям в силу грамотного перераспределения нагрузок в различных частях.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.

6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.

8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Стол деревянный с клееной столешницей

Эта конструкция отличается Г-образными ножками. Они собираются из досок одинаковой толщины. В данном случае 20 мм. Чтобы они хорошо держались, необходимы 5 саморезов. Предварительно сверлим отверстия сверлом с диаметром на 1-2 мм меньше диаметра саморезов. Затем сверлом большего диаметра просверливаем углубления под шляпки. Диаметр можно подобрать под мебельные заглушки подходящего цвета или сделать их из деревянного стержня. Еще один вариант — использовать шпаклевку по дереву, в которую добавить древесной пыли, которая остается после шлифовки. После высыхания и обработки наждачной бумагой следы будет трудно отыскать.

Ножки с разметкой под крепеж

При сборке ножек необходимо следить, чтобы угол был ровно 90°. В качестве лекала можно выбрать брус. Сначала стык двух частей ножки промазываем столярным клеем, потом устанавливаем саморезы в следующей последовательности: сначала два крайних, затем средний, и только потом два остальных. После высыхания клея ножки шлифуем, покрываем лаком и сушим.

Ножки для стола готовы

Пришло время делать столешницу. Ее собираем из досок одинаковой толщины. Набираем такого размера, как необходимо. Можно использовать фрагменты разной ширины

Важно только чтобы смотрелось все органично, а боковины досок были ровными и стыковались без зазоров

Боковины подобранных для столешницы досок промазываем клеем, укладываем на ровную поверхность (какой-то стол) и стягиваем струбцинами. В данном случае обошлись одной, но желательно — не меньше трех. Стягиваем так, чтобы в получившемся щите не было щелей. Оставляем на сутки. Сняв струбцины, получаем почти готовую столешницу. Ее еще надо отторцевать — выровнять края, а потом отшлифовать. Торцевать можно лобзиком или обычной ручной пилой. Используя болгарку сложно получить ровную линию, но можете попытаться. После шлифовки получаем красивую столешницу.

Клеим столешницу из досок

По такой же методике можно сделать овальную или круглую столешницу. Только надо будет провести соответствующую линию и по ней торцевать склеенные доски.

Чтобы стол выглядел привлекательнее, сделаем рамку. Берем тонкую планку, обрабатываем ее наждачной бумагой и крепим по периметру столешницы. Использовать можно тоже финишные гвозди. Только планки тоже предварительно промазываем столярным клеем, а потом еще гвоздями.

Крепим планку по периметру

После высыхания клея снова место соединения обрабатываем наждачной бумагой.

Такой получается готовая столешница

Теперь можно крепить ножки стола. Собираем из четырех досок раму стола (фото нет, но можно сделать как в предыдущем пункте). Ее крепим к тыльной стороне столешницы на клей, потом через столешницу устанавливаем мебельные конфирматы. Под конфирматы сверлится предварительное отверстие с расширением под шляпку. Отверстия под крепеж маскируются так же, как и на ножках.

К закрепленной раме крепим ножки. Их ставим внутри рамы. Прикрепить можно обычными саморезами. Все, мы сделали стол для дачи своими руками.

Стол из досок готов

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Рекомендации

Рабочий стол будет долго служить вам, если соблюдать простые правила его эксплуатации.

1. Даже покрытый лаком верстак необходимо оберегать от влаги.
2. Периодически очищайте стол от пыли и грязи.
3. Осторожнее работайте с различными химическими жидкостями, они могут негативно повлиять на лаковое покрытие.
4. Равномерно распределяйте нагрузку на столешницу, не перегружайте ее, устанавливая оборудования только с одной стороны. Помните, что на столешницу при работе действует как статическая нагрузка, так и динамическая. Если нагрузка будет неравномерно распределена, то щит может попросту не выдержать ее.
5. Периодически подтягивайте болты в основании, не допуская расшатывания основания, иначе это негативно скажется на качестве изделия.
6. Не забывайте про подсветку. Предлагаем рассмотреть в качестве дополнительного источника освещения люминесцентные лампы или светодиодную ленту.
7. При установке верстака хорошо продумайте, где будет подключаться электрический инструмент. Если есть возможность, то лучше установить нужное количество розеток на фартуке.
8. В помещении стол располагайте перпендикулярно источнику освещения, так, чтобы свет попадал на ведущую руку (левшам – справа, а правшам, соответственно, слева).
9. Не размещайте верстак у окна. Слесарные работы обычно занимают довольно много времени, а у окон так или иначе присутствует естественная вентиляция, соответственно, риск простудных заболеваний возрастает.
10. Тиски должны быть размещены также под ведущую руку.
11. Для сохранения собственного здоровья при многочасовой работе используйте стул, высота которого равняется расстоянию от вашей ступни для угла подколенной выемки. Колено при этом согнуто под углом в 45º. Также рекомендуем использовать угловую подставку для ног размером примерно 40х40 см.
12. Старайтесь поддерживать температуру воздуха в мастерской не больше 20ºC. При более высокой температуре древесина начнет ссыхаться, а при низкой возрастает способность дерева поглощать влагу и разбухать.

Самостоятельное изготовление столярного верстака – дело небыстрое, но увлекательное, ведь нужно учесть не только свои потребности, но и эргономику всего рабочего пространства. Не старайтесь сделать сразу же монументальный стол, помните, что всегда есть возможность допустить неточность. К тому же со временем придется менять столешницу, и тогда вы сможете модернизировать свое рабочее место уже с учетом прошлых ошибок. Семейный бюджет при этом тоже значительно экономится.

Как сделать столярный верстак своими руками смотрите далее.

Размеры

Габариты столярного верстака будут зависеть от того, сколько человек за ним будут работать одновременно. Модель может быть выполнена в мини-формате, удобном для переноса, или иметь стандартные габариты при стационарном применении. Приспособление должно быть удобным для человека, который будет за ним работать, поэтому наиболее популярны модели с регулировкой высоты столешницы. Кроме того, размеры верстака зависят и от наличия свободного пространства в том помещении, где планируется производить деревообрабатывающие работы.

Наиболее эргономичными верстаками считаются варианты с учетом всех габаритов.

Высота от уровня пола. Для удобства выполнения работ и минимизации утомляемости мастера рекомендовано выбирать расстояние от пола до столешницы не более 0,9 м. Такой параметр подходит для большинства людей, обладающих ростом 170-180 см. Кроме того, необходимо учитывать и место установки рабочего станка – к приспособлению должен быть удобный доступ и возможность совершать свободные движения в процессе работы.

Длина и ширина. Наиболее удобной шириной специалисты считают размер 0,8 м, а длину верстака чаще всего выбирают не более 2-х метров

Если вы сами планируете создать для себя верстак, то при разработке конструкции следует учитывать не только габариты, но и принять во внимание размеры и количество дополнительных лотков, полок, выдвижных ящичков.

Дополнительные приспособления. Чтобы верстак для деревообработки был удобным и многофункциональным, необходимо оснастить его как минимум двумя зажимами для фиксации деталей из древесины

Расположение заготовок зависит от того, левша будет работать за верстаком или правша. Обычно 1 зажим устанавливается на торцевой части стола с правой стороны, а второй зажим располагают слева, на фронтальной части столешницы. Для левши все зажимы переустанавливаются в зеркальном порядке.

Этапы изготовления

Парадоксально, но для того, чтобы смастерить простой столярный стол своими руками, чертежи не требуются. Делаем верстак складной универсальный своими руками пошагово:

• Соберем стол. Лист фанеры нужно разделить на 2 части. Габариты каждой из них составят 1,25 на 0, 75 метров. Это – основа стола. Теперь 2 части соединяют между собой с помощью суперклея. Одна кладется на другую, между ними – клей. Это укрепляет поверхность. Фанера – довольно хрупкий материал, поэтому и кладут его в два, и иногда даже три слоя. Чтобы части не сместились до того, как зафиксируются на одном месте, на них кладут груз весом около 30 килограммов. Для дополнительной фиксации листы скрепляют зажимами, их убирают через сутки после скрепления фанеры.
• Фанерное основание укладывают на деревянный массив. Таким образом массив защищают от негативных воздействий различных инструментов и укрепляют его. Иногда (это не обязательно) по периметру массива также приклеивают части фанеры. Их толщина равна толщине массива плюс фанерное основание.
• Соберем основание (станину). 4 бруса 1 х 0,1 х 0,1 метра – это вертикальные ножки. В качестве нижней и верхней стяжки между ножками (она необходима для устойчивости конструкции) послужат 8 брусьев с габаритами 0,7  х 0,06 х 0,06 метра. Ту область, где стяжка и ножка соединяются между собой саморезами или болтами (на усмотрение мастера), нужно обработать супер-клеем.
• На станину устанавливается столешница. Части скрепляют между собой саморезами, укрепляют швы суперклеем, болтами с гайками.
• На нижние стяжки кладут доску, которую подгоняют по размерам, с верхней стяжкой делают то же самое, получаются две просторные полки, где удобно хранить инструменты. К стяжкам доску крепят саморезами. Слесарный (столярный) стол готов.

Это самый простой верстак слесарный, размеры могут быть изменены в соответствии с потребностями конкретного мастера. На поверхность ставят тиски. Их закрепляют с помощью саморезов или болтов. Столярные тиски для верстака своими руками делают из следующих частей:

• опора;
• подвижная часть;
• направляющие из металла;
• винт ходового типа;
• воротки для вращения.

Но все-таки проще приобрести тиски в специализированном магазине. Для того чтобы выточить детали, необходимо время, дорогостоящее оборудование и профессиональные навыки.

Для того, чтобы сделать сложный по конструкции верстак своими руками, чертежи понадобятся обязательно. Что учитывать при рисовании  чертежа слесарного верстака своими руками:

• отсеки, которые будут расположены в тумбе стола;
• гнезда для того, чтобы поставить ограничители, удерживающие длинные предметы;
• дополнительные тиски;
• место установки стола.

Примеры чертежей:

Чертеж верстака с областью для хранения инструментов

Чертеж самого простого верстака

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Как сделать направляющие своими руками

Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.

Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.

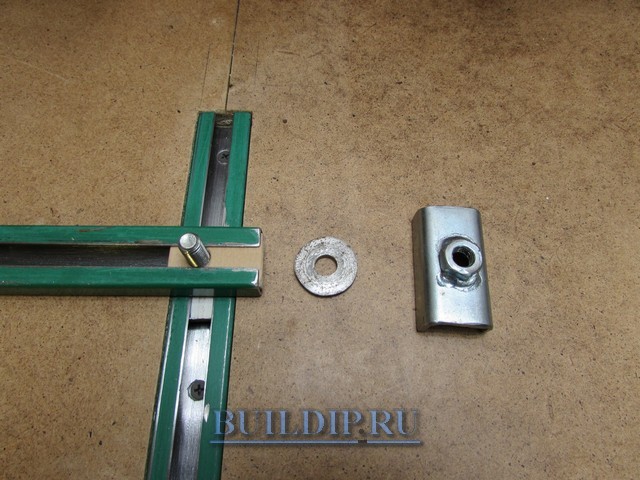

Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.

Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.
