Как утеплить трубы отопления на улице?

Какая бывает теплоизоляция

Для коммуникаций, транспортирующих холодную жидкую среду, потребуется дополнительная теплозащита. Утеплитель для трубопроводов даже самого простейшего типа не даст образовываться на трубе конденсату: в результате она не будет ржаветь и промерзать. Кроме того, таким образом достигается некоторое противостояние разрушениям коммуникации при внутренних колебаниях давления. Это же касается и уменьшения шума, который возникает при перемещении внутренней среды.

Вспененная теплоизоляция

Закрытые легкие воздушные пузырьки обеспечивают отличную защиту. Этот материал продается, как удобные трубки или чехлы, способных охватить трубу любых размеров. Для изготовления вспененной теплоизоляции может применяться каучук, полиуретан или полистирол. Она легко монтируется на трубопроводные участки благодаря наличию готового продольного разреза

Если установка изоляции проводится своими силами, важно использовать для предварительной обработки торцов материала любой подходящий монтажный клей

Минеральная вата и стекловолокно

• Для изготовления стекловаты, в основе которой лежит стекловолокно, используется кварцевый песок. Во время использования этого материала нужно обязательно защитить руки и лицо от мельчайших режущих частиц. Этот теплоизоляционный материал для труб отопления лучше не применять. Несмотря на то, что во многих странах производство стеклоткани и стекловаты прекращено по причине их вредности для здоровья, у нас этот материал по- привычке еще продолжают применять. Это объясняется невысокой ценой утеплителя, а также тем, что он совершенно не интересен для вредных микроорганизмов и насекомых. Главное сверху подобную изоляцию покрыть защитным рубероидным или фольгированным слоем.
• Для изготовления базальтовой ваты применяется минеральное сырье, отсюда и часто встречаемое ее обозначение – «Минвата». Благодаря отличным эксплуатационным качествам базальтового утеплителя его очень широко применяют в строительной сфере. Особенно это касается изоляции горячих труб: тот же дымоход, нагревающийся до +650 градусов, после укладки минваты становиться безопасным. Минвата для труб отопления при нагревании не выделяет каких-либо токсичных веществ.
• Фольгированный утеплитель. Имеет в своем составе светоотражающий слой, уменьшающий отдачу тепла (детальнее: “Преимущества применения фольгированного утеплителя для труб отопления – теория и проверенная практика”). Для укладки данного материала совершенно не требуется особых навыков, что объясняет его широкую популярность.
• Пенопласт, экструдированный пенополистирол. Данный материалы представляют одну линейку. Подземная укладка труб ГВС предусматривает, чтобы используемый изоляционный материал отличался хорошей водонепроницаемостью. Для пенопласта это свойственно только в некоторой мере, поэтому с его помощью обычно оснащают надземные коммуникации, промежуточные соединения и магистральные разветвления. В настоящее время этот материал для теплоизоляции труб выпускается в полуцилиндрической форме, что очень удобно при установке на трубу. Пенополистирольные полуцилиндры называют скорлупой: их применяют на трубах с уже нанесенной теплоизоляцией. Для этого материала характерны универсальность, долговечность, небольшая теплопроводность и дешевизна. Если возникает потребность в изоляции трубопровода на чердачном помещении, то лучше применить пенополистирол напыляемого типа. Для его нанесения потребуется специальный агрегат, работающий на двухкомпонентной смеси, которая имеет отличные защитные свойства.
• Пенофол. Материал состоит из вспененного полиэтилена с закрытыми порами, а также двойного или одинарного слоя алюминиевой фольги. Кроме того, существует самоклеящаяся разновидность пенофола, оснащаемая клеевым слоем.
• Изоляция из каучука. Данному вспененному материалу также придается трубчатый или полуцилиндрический вид. Главное его достоинство заключается в эластичности, что очень удобно при изоляции коммуникаций замысловатой конфигурации. Каучуковый утеплитель для горячих труб является наиболее долговечными: главное, при укладке позаботится о герметичности соединительных швов.

Как утеплить трубы в частном доме

Следует заранее задуматься, как выполнить утепление труб водоснабжения в частном доме, как утеплить столбчатый фундамент и какой теплоизоляционный материал использовать для различных материалов. Требования к используемым материалам должны учитывать легкость монтажа изоляции, длительный срок эксплуатации, водоотталкивающие характеристики, экологическую и пожарную безопасность материала.

Никаких сложностей в работе у вас возникнуть не должно, с данным вопросом под силу справиться любому. Никаких особых навыков или специального инструмента для утепления труб не потребуется. Ознакомьтесь с видео инструкцией в конце статьи по данной теме, и вам станут понятны

Изоляция трубопроводов отопления – это важный аспект в создании энергоэкономных технологий, и этот вопрос в наши дни стоит остро.

На данный момент разработано большое количество утепляющих материалов и способов их оптимального использования в разных промышленных сферах.

Но, рационально использовать энергию нужно не только в промышленности, но и в быту. Изоляция магистралей обогрева бывает не только желательной, но и превращается в жизненную необходимость.

В целом процесс тепловой изоляции направлен не только на поддержку температурного режима на стабильном уровне, но и защиту носителя тепла от замерзания в период холода.

Теплоизоляционные материалы бывают следующих видов:

• штучный;
• в рулонах;
• комбинированный;
• для заливки;
• кожуховый.

Зависимо от технических характеристик и параметров изоляции, эти материалы применяют в следующих сетях:

• вентиляционных;
• подачи холодной и горячей воды;
• техоборудования;
• парового обогрева.

К выбору защитного материала необходимо подходить с большой ответственностью, ведь это залог тепла и уюта в жилище людей.

Виды наиболее эффективного изоляционного материала следующие:

1. Теплоизоляционная краска. Ее относят к достижениям науки России. Один слой данного покрытия может стать заменой нескольким сантиметрам пенополистера и минваты. При этом данный материал не несет вреда окружающей среде и устойчивый к влиянию высоких температур. Этот вид изоляции трубопроводов применяют в тяжелых условиях производства.
2. . Этот материал характеризуется низкой проводимостью тепла и пожароустойчивостью. По этим причинам он нашел обширное применение при защите систем обогрева. Но, этот вид защиты относится к дорогостоящим стройматериалам.
3. Утепление пенополиуретаном. Его для теплоизоляции стали применять недавно, но уже успели оценить его практичность.
4. Пенополистирол. Это практически тот же пинопласт. Этот вариант отличается доступной стоимостью и простою крепежа.
5. . Он является оболочкой, напоминающей по форме трубу.

На какие разновидности делится, особенности каждого типа,

Рынок изоляционных покрытий этого категории предлагает несколько разновидностей, различающимися между собой составом и способами нанесения:

• керамическая
• пеноизол (пенополистирольная).

Общие достоинства – быстрота покрытия, хорошие теплоизоляционные свойства. Во всем остальном эти составы немного отличаются друг от друга: по сфере использования, составу, специфических свойствах.

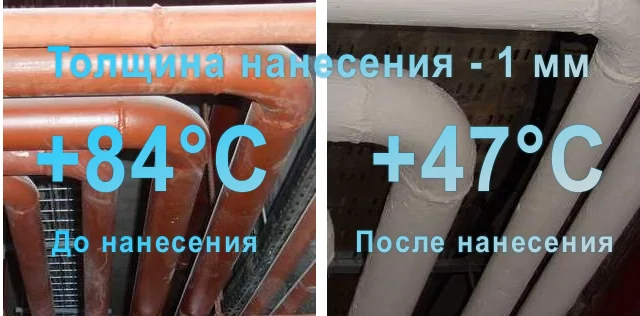

Показатели теплопотерь до изоляции и после

Керамическая теплокраска

С виду – это субстанция (мастика), напоминающая акриловое лакокрасочное покрытие. В продаже имеется несколько видов наименований этого утеплителя. Однако консистенция, технические данные и состав у них идентичен:

1. Связующее вещество – раствор водно-акриловый.
2. Дополнительные составляющие – силиконовая смола, каучук или другие компоненты с аналогичными свойствами.
3. Керамические гранулы правильной круглой формы.

После нанесения образует сверхтонкий слой с очень высокими показателями теплоизоляции. Широко используется в строительстве. Кроме теплоизоляционных функций используется еще и как защита от коррозии.

Керамическая жидкая изоляция

Пенополистирольные составы

Тоже имеет много наименований, оно зависит от производителя и страны изготовления. Состоит из:

1. Карбамидоформальдегидной смолы, которая входит еще в составы холодных твердеющих пен.
2. Пенообразующей субстанции.
3. Воды.
4. Ортофосфорной кислоты.

Процентное соотношение смолы – главный показатель плотности. Для перемешивания ингредиентов состава используется спецоборудование (газожидкостный аппарат, который работает на сжатом воздухе). Вследствие чего компоненты, смешаюсь, превращаются в пенообразную массу.

Наносится методом распыления. Для этого понадобится специальный пульверизатор. Такая технология нанесения позволяет плотно заполнять пустоты, трещины, щели. Имеет слегка желтоватый оттенок.

Пенопоилистирольное утепление трубопровода

Теплоизоляционной краской можно утеплять любые виды труб, независимо от их назначения. Такой подход – надежная защита от: потерь тепла и коррозии.

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Особенности использования утеплителей

Теплоизоляционные материалы способствуют подаче тепла большей температуры. Поэтому применяя их, нужно следовать таким правилам, чтобы исключить возникновение ошибок:

• Осуществляя работы своими руками, лучше выбирать изоляционные материалы, имеющие клеящий слой.
• При желании использовать только алюминиевую фольгу как утеплитель, потери тепла не сократятся, так как она хорошо проводит теплоту.
• Если грунт участка нестабилен, то нужно подбирать легкие утеплители (каменная вата, пенопласт).
• Утепляющие средства жесткой структуры плохо ложатся на узкие или широкие трубопроводы.
• Применение тяжелых утеплителей подразумевает систему креплений из-за увеличенной нагрузки на конструкцию.

Применяя утепляющие материалы, можно снизить теплоотдачу от труб отопления во много раз. Если Вы герметизировали трубу правильно, то можно рассчитывать на уменьшение затрат на отопление.

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

• поддержка давления;
• греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

• на трубопровод наматывают слой изоляционного материала;
• наносят защитную пленку или покрытие;
• подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

• подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
• траншеи должны иметь уклон до 2% от общей длины трубопровода;
• в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
• все элементы водопроводной системы раскладывают вдоль вырытых канавок;
• выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
• надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
• все засыпают песком, а по бокам делают утрамбовку;
• далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

Выбираем утеплитель

Попробуем разобраться, какой утеплитель для наружных канализационных труб выбрать.

Проведём небольшой сравнительный анализ двух наиболее популярных вариантов теплоизолирующих материалов: минеральной ваты и пенопласта:

Утепление труб минеральной ватой требует обязательного использования дополнительного гидроизолирующего материала

Как утеплитель, минеральная вата может с успехом использоваться при соблюдении определённых требований безопасности при работе с ней, в сухих условиях и с обязательным добавочным гидроизоляционным слоем. Однако пенопластовая теплозащита благодаря своим отличным эксплуатационным характеристикам в современных реалиях вытесняет её из практики.

Пенопласт

Современный утеплитель для труб канализации – скорлупа из пенопласта. Она состоит из двух или даже трёх частей, по бокам которых расположены замки, оснащенные простым устройством для закрепления. Подобранные по диаметру трубы скорлупы просто надеваются на неё и защёлкиваются.

Не забывайте при надевании скорлупы предусматривать нахлёсты. Накладка их по длине друг относительно друга должно составлять не менее 20 см.

Срок службы пенопластовых скорлуп – более 50 лет. Использовать их можно в любых климатических поясах.

Пенопластовая скорлупа – эффективна в применении и проста в монтаже

Пенополистирол

Данный материал можно охарактеризовать следующим образом:

• Отличная тепловая защита обеспечивается для труб, расположенных как в земле, так и на поверхности.
• Для потребителя важна доступная цена теплоизолирующего материала.
• Защиту из пенополистирола можно использовать многократно.
• Эластичность материала за счёт пористой структуры делает возможным проводить работы не только на прямолинейных участках трубопровода, но и на изгибах.
• Пенополистирольные скорлупы монтируются довольно просто:
  1. две половинки необходимого диаметра, из которых в собранном виде получается «кожух» для трубы, совмещаются вокруг неё;
  2. скрепляется покрытие дополнительно строительным скотчем.
• Монтаж такой тепловой скорлупы можно без труда осуществить своими руками.

Вспененный полиэтилен

Современные утеплители: пенополистирол и вспененный полиэтилен

Теплоизолирующие свойства этого материала обеспечивает его своеобразная структура – воздушные пузырьки в полиэтиленовой оболочке. Вспененному полиэтилену присущи следующие эксплуатационные и прочие свойства:

• хорошее удерживание тепла;
• обеспечение защиты от конденсата и запотевания;
• стойкость к механическим повреждениям;
• неподверженность воздействию масла, бензина, цемента, извести;
• высокая эластичность и гибкость;
• долговечность;
• сохранение характеристик в течение всего срока эксплуатации;
• экологическая безопасность.

Толщина защитного покрытия из вспененного полиэтилена варьируется в зависимости от внешнего диаметра труб (7–114 мм), изготовленных из стали, меди или пластика, и может быть от 6 до 20 мм.

Теплоизоляция канализационных труб большого диаметра, соединительных деталей и труб, имеющих некруглое сечение, производится с использованием листов вспененного полиэтилена с покрытием из фольги.

Для скрепления изоляции используются скобы, клей или армированная клеящая лента.

Вспененный каучук

Этот гибкий синтетический материал обеспечивает высокое качество и эффективность изоляции за счёт своих свойств:

• хорошая эластичность;
• невысокая теплопроводность;
• устойчивость к поглощению влаги;
• долговечность;
• стойкость к огню;
• способность работать в большом диапазоне температур: от –200 °C до +175 °C;
• хорошее шумопоглощение;
• экологичность;
• нетоксичность;
• экономичность.

Монтаж утеплителя из синтетического каучука возможен на трубах любого типа (стальных, пластиковых, медных). Внешний диаметр утепляемых труб (6–160 мм) определяет толщину слоя материала: 6–32 мм.

Каучук обладает всеми необходимыми утеплителю преимуществами

K-FLEX

Компания выпускает теплоизоляцию из вспененного каучука. Материалы от K-flex выделяются высокими эксплуатационными и теплофизическими характеристиками. Они обладают низкой теплопроводностью, долговечны, паронепроницаемы, пожаробезопасны, экологичны, удобны в монтаже.

Теплоизоляторы от K-flex

Производят их на основе синтетического вспененного бутадиен-акрилового каучука с закрытыми ячейками. Формы изоляции — листы или трубки с самоклеящимся защитным покрытием. Термобарьер К-Флекс отличается:

• Длительностью службы с сохранением технических характеристик;
• Паро- и водонепроницаемостью;
• Низкой теплопроводностью;
• Эластичностью в большом диапазоне температур;
• Устойчивостью к плесени и микроорганизмам;
• Способностью затухать самостоятельно при пожаре, а из-за присутствия в составе антипиренов, материал препятствует дальнейшему распространению пламени.
