Водосток на плоской крыше: как правильно организовать, чтобы не сесть в лужу

Этапы установки отливов

Монтаж отлива считается довольно простым процессом, но он, в свою очередь, требует ответственности и внимательности, чтобы в конце результат устроил не только вас, но и всех живущих в доме.

Подготовка

Сперва нужно подготовить все расходные материалы и инструменты, чтобы процесс монтажа не останавливался ни на миг. Вам будут необходимы такие расходные материалы и элементы:

• Кронштейны (специальные крепления);
• Труба по высоте дома;
• Соединительные вставки;
• Саморезы, которые подходят для фиксации используемого материала;
• Хомуты для крепежа трубы к стенам дома;
• Воронка;
• Желоб.

Предварительно нужно подготовить и инструменты для работы:

На начальном этапе нужно подготовить и место схода воды с крыши. Слив воды не должен причинять вреда ни зеленым насаждениям, которые растут во дворе, ни фундаменту дома, ни тротуарной плитке. Если канализация уже установлена на вашем участке, то эта проблема сама по себе снимается.

Разметка полосы

Монтаж необходимо выполнять с разметки той полосы, куда будет фиксироваться отлив. Сперва устанавливается водоприемная воронка, потому для нее обозначается поперечная линия. Держатели устанавливаются с дистанцией 15 сантиметров от краев воронки, при этом с двух сторон.

Вертикаль, проведенная от края крыши, обязана попадать ближе к стене здания, а не в самый центр желоба, это необходимо учитывать при монтаже держателей и воронки.

Эта конструкция помогает воде не проходить сквозь край при сильных осадках. Для этого также нужно придать желобу некоторый угол уклона.

Разметка линии крепежа держателей и наклона желоба

Вам потребуется вычислить разницу между высотой крепежа конечного и установленного держателей. Данное расстояние умножается на три. Кронштейн необходимо закрепить, учитывая все проделанные вычисления. Эта линия отбивается при помощи трассировочного шнура. Держатели устанавливаются на расстоянии, эта дистанция составляет приблизительно полметра. Сперва делается разметка под все держатели и лишь затем делается их крепеж.

Установка желобов по длине

В держатели нужно установить части желоба, чтобы непосредственно между держателями были места для соединительных вставок. Правильно установленные отрезки крепятся вставками, которые имеют граничные отметки. Дистанция между краями желобов обязана быть 7-12 см.

Собранный желоб ставится в держатели, делается проверка наклона с использованием воды. Даже большое количество жидкости обязано легко проходить по желобу, если это не происходит, то значит, нужно опять переставлять систему.

Установка водосточной трубы

Если каких-либо повреждений и недостатков нет, то можно начинать монтаж водосточной трубы, установка которой происходит от самой воронки. Можно закрепить трубу при помощи колена, это будет зависеть от расстояния до стены

Важно предварительно подготовить необходимое количество труб и всех элементов крепления, чтобы не прерывать монтаж на его финальном этапе

Грамотно установленные отливы придадут дому привлекательный внешний вид и защитят ваше жилье от негативного действия влаги.

Но даже отливам для крыши из самого качественного материала необходим постоянный уход. Он состоит в периодической очистке желобов от грязи и мусора. Тем более это актуально с приходом холодов, так как, если в них будет вода, то при замерзании она сможет повредить всю систему. Постоянный уход за водоотливами защитит не только саму конструкцию, но и стены дома.

Отливы для крыши

Советы специалистов

Для безупречного функционирования водосточной системы необходимо правильно выполнить ее монтаж. Несмотря на то, что все системы примерно выглядят одинаково, следует внимательно изучить и применить на практике инструкцию от производителя.

При установке водоотвода с крыши в регионах со значительным количеством выпадающего снега следует позаботиться о монтаже снегозадержателей на скользких типах кровли.

В некоторых случаях эффективным можно назвать обогрев системы с помощью электрического кабеля.

Модульные системы отведения воды с крыши во многом упрощают монтажные работы, что позволяет самостоятельно выполнить установку водостока. При этом достаточно обладать минимальными строительными навыками. Главной задачей монтажного процесса является правильное размещение кронштейнов.

Как выглядит необустроенный водосток?

Благодаря соответствующему уклону ската и полному отсутствию дополнительных конструкций, происходит бесконтрольное стекание жидкости с поверхности кровли. Простота сооружения и минимальные затраты при его обустройства привлекают многих домовладельцев. Однако не стоит забывать и о негативных моментах, способных повлиять на целостность крыши, да и всего здания.

• Неорганизованный водосток оказывает отрицательное воздействие на стены фасада, ускоряя их разрушение. Поэтому в процессе их возведения необходим дополнительный слой гидроизоляции.
• Даже в районах, где выпадает осадков минимальное количество, внутрь фундамента будет проникать вода, ухудшая его состояние и медленно разрушая. Для избежания этого следует устраивать дополнительный дренаж под землёй, позволяющий удалять избыток влаги.
• Атмосферные осадки также будут оказывать воздействие на цоколь.

Организованные водостоки

Основное предназначение водосточной системы заключается в сборе и отводе талых и дождевых вод в систему ливневой или обычной канализации. Целью этих мероприятий является недопущение попадания влаги на стены, отмостку и фундамент здания, чтобы воспрепятствовать ее разрушительному действию и необходимости последующего дорогостоящего ремонта. Дополнительной функцией водосточной системы является придание сооружению оригинального и приятного внешнего вида. Как и все прочие виды строительных конструкций, создание водостока регламентируется соответствующим СНиПом 31-06-2009 в редакции СП 118.13330.2012, введенной в действие 01.09.2014 года.

Советы специалистов

Для безупречного функционирования водосточной системы необходимо правильно выполнить ее монтаж. Несмотря на то, что все системы примерно выглядят одинаково, следует внимательно изучить и применить на практике инструкцию от производителя.

При установке водоотвода с крыши в регионах со значительным количеством выпадающего снега следует позаботиться о монтаже снегозадержателей на скользких типах кровли.

В некоторых случаях эффективным можно назвать обогрев системы с помощью электрического кабеля.

Модульные системы отведения воды с крыши во многом упрощают монтажные работы, что позволяет самостоятельно выполнить установку водостока. При этом достаточно обладать минимальными строительными навыками. Главной задачей монтажного процесса является правильное размещение кронштейнов.

Разновидность водостоков

Водосточные системы различаются двух видов.

Внутренние, с трубами находящимися внутри здания. Подобное устройство организованного водостока с кровли предусматривает водоприёмные воронки на значительно заниженных участках крыши. Помимо этого, все ендовы, разжелобовки, кровельное покрытие должны иметь уклон, направленный к воронкам.

Наружные, расположенные на внешних сторонах здания.

На крышах из металлочерепицы, листовой стали, асбестоцементных листов, профнастила и мелкоштучных материалов предусмотрено сооружение наружного водостока.

Основные требования, предъявляемые к водоотводным системам, выглядят примерно так:

• поверхность кровли должна иметь устойчивость к морозам, а также осадкам;
• кровельный материал обязан стойко переносить перепады температуры;
• накапливающиеся осадки должны удаляться при помощи водоотводящей системы;
• с обычных кровельных поверхностей осадочные воды необходимо удалять при помощи водонакопительной, а также водоотводной систем.

Помимо этого, не следует забывать, что:

• водоотвод обеспечивается определённым углом наклона крыши;
• применение «кобылок» (специальных набивок на стропила, позволяющих создать скат более пологим) уменьшает наклон к водоотводной системе;
• сужение желобов, гантелей, каналов или лотков к стоку воды недопустимо;
• устройство каналов карнизов должно быть таким, чтобы обеспечивать надёжную защиту здания от льда, снега, наледи, сосулек;
• материал для водоотводных желобов должен обеспечивать упругость при понижении температур и жёсткость водоотводных систем.

По предписаниям нормативов, создание неорганизованного водостока вполне допустимо. Однако, даже на хозяйственных постройках, организованный водосток будет более целесообразным. Поэтому, стоит ли рисковать, уменьшая срок службы дома и создавая себе проблемы в будущем с его обслуживанием. Организованная водосточная система способна избавить вас от многих возможных неприятностей.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Монтаж водоотводной системы

Горизонтальные желоба можно крепить двумя способами:

• С помощью металлических крюков. В этом случае монтаж выполняется непосредственно на основание кровли. Такой способ крепления считается более надежным, поэтому рекомендуется для использования в регионах с большим уровнем осадков, а также в системах с тяжелыми желобами. Держатели необходимо установить до укладки кровельного материала. Крюки монтируют на стропилины, заводя на разное расстояние, чтобы желоб имел необходимый уклон. При таком способе расположение воронок определяется до начала монтажа.
• С помощью кронштейнов, зафиксированных на карнизной доске. Такой вариант менее надежен, так как большая нагрузка на желоб может привести к срыву крепежных элементов. В большинстве случае такие крепления используются для водоотводов из пластика, так как изготовлены из полимерного материала. Большая часть моделей может устанавливаться только на вертикальной плоскости. Монтировать кронштейны просто и удобно, а работу можно проводить в любое время после возведения крыши. Чтобы добиться нужно уклона желобов, держатели устанавливают на разной высоте. Безопаснее использовать кронштейны такого вида при минимальном сходе снега с крыши.

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП -85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы

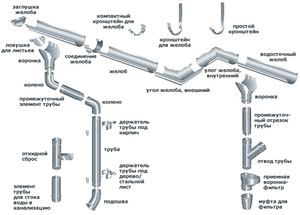

Как устроена водосточная система?

Мы уже говорили о том, что наружный организованный водосток можно вполне соорудить своими руками. Для этого понадобятся следующие элементы:

• Трубы для слива воды. В данном случае, целесообразнее будет использовать пластиковые трубы, ведь они намного проще в монтаже.
• Герметик для смазывания щелей и стыков.
• Желоба.
• Хомуты и скобы, удерживающие трубы.
• Клеевой состав.
• Воронки.
• Антиобледенительная система.

По всему периметру ската необходимо установить специальные кронштейны, которые будут удерживать лотки для стекания воды. Устанавливаются они на расстоянии 50 см друг от друга, а крепятся к доске, либо к последнему элементу обрешетки крыши.

Лоток должен быть установлен под определенным углом к воронке со стояком, чтобы вода самостоятельно стекала по нему. Стояк может быть установлен под углом или прямо, в этом особых рекомендаций нет.

Устройство водосточной системы

Последовательность работ при монтаже системы водоотвода

Производить сборку системы отвода воды с крыши лучше всего до монтажа кровельного покрытия, это поможет в дальнейшем правильно разместить листы покрытия, капельники и гидроизоляционную плёнку на карнизе. Кроме того, дальний от стены край желоба, в самой высокой части уклона, должен быть минимум на 3 см ниже плоскости ската. Это делается для того, чтобы пласты снега, падающие при таянии, не сорвали желоб. Водосточная труба должна быть закреплена не ближе 5 см к стене здания во избежание её намокания.

Основная монтажная последовательность при сборке элементов водосточной системы заключается в следующем:

• размечается и выставляется по уровню первый кронштейн, закрепляем его на стропило или на карнизную доску в зависимости от конструкции крыши;
• следующим ставится крайний кронштейн с учётом выбранного угла наклона;
• затем по мерному шнуру выравниваются и закрепляются промежуточные кронштейны с желательным шагом около 60 см;
• под угловые желоба кронштейны крепятся так, чтобы они надёжно держали элемент и соединители;
• собирается желоб с заглушками и крепится в кронштейнах с соединителями, сохраняя тепловой зазор между элементами;
• закрепляем капельник для стекания конденсата и защиты деревянных конструкций карниза;
• в желобе через соединительный элемент крепится воронка;
• монтируется защитная решётка;
• с помощью колена определяется точное место крепления водосточной трубы к стене здания;
• по уровню выставляются места крепления кронштейнов для труб не реже 60 см;
• пропускается через трубы кабель подогрева;
• собираются воронка, колена и трубы и последовательно закрепляются в кронштейнах;
• при необходимости нижний край соединяется с местной ливневой канализацией;
• стыки герметизируются.

Важно помнить, что в случае наличия резиновых прокладок в местах соединения узлов, необходимо выбирать морозостойкую резину.

Избежать недочётов и порчи материала вам поможет консультация специалистов, к которой следует прибегать в случае неясностей и любом сомнении в правильности решения. Необходимо следить за тем, чтобы кронштейны не находились в месте стыков желобов между собой, с воронками и угловыми конструктивными элементами. Нужно заранее выбрать место слива дождевой и талой воды и оборудовать его надлежащим образом.

Виды и принцип работы водоотвода с крыши

В зависимости от конструктивных особенностей, все водоотводы делятся на:

• внутренние;
• внешние системы.

скатных крыш. защитным полимерным слоем.

Еще одним популярным материалом считается и ПВХ-пластмасса. Но стоит отметить, что у каждого из материалов есть и свои особенности, и свои недостатки, поэтому их нужно выбирать или с особой тщательностью, либо доверить это дело специалистам.

Внутренняя система водоотвода предназначена для плоских крыш. При строительстве, учитывая то, что вода должна уходить с крыши, она выполняется с небольшим уклоном. Вода, стекая по уклону, попадает в воронку, а оттуда уже в водопроводные трубы ПВХ или канализацию. Можно устанавливать подобную систему водоотвода, как снаружи здания, так и внутри. Материал, который применяется при изготовлении, в основном, ПВХ-пластмасса.

Плоская кровля с внутренним водостоком что это и зачем он нужен

Отсутствие скатов кровли лишает крышу естественного уклона для того

В таких случаях на зданиях можно обустраивать внутренние или внешние водостоки.

Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.

Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.

Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.

Основными преимуществами плоских кровель с внутренним водостоком являются:

• повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
• отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
• более высокая эффективность отведения воды.

ВАЖНО!

Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение. Осуществлять чистку в таких случаях очень сложно. Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.

Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома

Устройство водостока

Это интересно: Меламиновая губка, инструкция по применению — разъясняем подробно

Неорганизованный водоотвод

При данной системе талая или дождевая вода стекает на землю прямо с крыши. Естественно, отсутствие необходимости в дополнительных материалах и средствах приводит к экономии финансовых ресурсов при строительстве, что является одним из основных достоинств неорганизованного водоотвода.

Его применение не допускается на плоской кровле, так как отвод воды происходит за счет существующего уклона ската крыши. Кроме того, даже при устройстве неорганизованного водотвода на небольших зданиях и сооружениях сложно избежать проблем:

• ухудшение или даже частичное разрушение фундамента. Проблему можно решить за счет устройства дополнительного дренажа под землей, целью которого будет являться удаление излишней воды из прилегающих к фундаменту грунтов;
• негативные воздействия на цокольную часть здания. Устраняется периодическим обновлением слоя вертикальной гидроизоляции;
• возможные механические повреждения фасада. Проблема решается также улучшением гидроизоляции и поддержанием ее в надлежащем состоянии.

Наличие перечисленных проблем ставят логичный вопрос: насколько резонно устройство неорганизованного водостока. Необходимые для этого условия четко регламентируются СНиП 31-06-2009 в актуализированной редакции, введенной в действие 01.09.2014 года. В нем описываются признаки зданий и сооружений, в которых неорганизованная система водоотвода допускается.
