Запор для металлических и деревянных ворот: распашные и гаражные

Учимся делать оригинальный запор для калитки

Вариант фиксации запирающего устройства

Мужчины стремятся больше внимания уделять не только обустройству своей частной собственности, но и ее защите, независимо от того, гараж это или свой двор. Лицо их чаще всего представляют ворота или входные калитки. Причем не всегда главную роль играет их красота. Куда более важна безопасность и защита их от нежелательных визитеров. Потому чаще хозяев привлекает надежный запор для калитки. Зачем он нужен?

Любой стандартный замок требует наличия ключей. А если ключи потеряны калитку можно надежно запереть с помощью дополнительной защелки или засова. Сейчас существует несколько видов запорных механизмов и засовов, для которых не нужны ключи. Но, вообще-то, любая дверь, в том числе и калитка должна иметь некое устройство, которое зафиксирует ее в открытом или закрытом положении.

Чаще всего используются вертикальные задвижки. Такой удобный и простейший запор обеспечивает фиксацию любой двери или ворот. Для укрепления используют толстые металлические пруты с рычажками, которые фиксируют в специальных отверстиях в полу или в потолке. Такие запоры еще используют во врезных калитках, только они меньших размеров. Но их используют просто для закрытия калиточной двери.

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

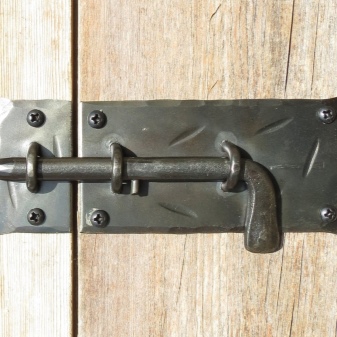

Конструкция простой горизонтальной щеколды для калитки

• пластины из металла;
• стержни с ушками;
• пружинки небольшого размера;
• слесарные тиски;
• ножовка для металла;
• напильники;
• молоток слесарный;
• гаечные ключи;
• отвертки;
• шуруповерт;
• сварочный аппарат;
• электрическая дрель.

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор – это так называемый вертушок.

1. Его можно быстро изготовить из деревянного брусочка размерами 100х200х50 мм. Размеры могут изменяться в значительных пределах.

Так выглядит простой вертушок для калитки

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки

Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки

Самодельная защелка на калитку

Щеколда

Щеколда – следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

1. На створке двери намечается место установки щеколды.
2. Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
3. В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
4. К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
5. Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Какие бывают типы засовов

Некоторые типы засовов можно приобрести в хозяйственных магазинах. Но большинство хозяев предпочитают изготавливать засов для распашных ворот своими руками. В качестве материала может использоваться дерево (бруски) или металл — полосы, швеллеры, прутки.

Деревянные засовы чаще всего устанавливают на деревянные же въездные ворота, а металлические подходят для любых типов ворот — деревянных, металлических, изготовленных из профиля, комбинированных. Методы изготовления также могут быть различными. Очень красивы и надежны кованные засовы. Однако для их изготовления необходимо иметь особые навыки работы с металлом и домашнюю кузницу, что сегодня редкость. Поэтому при изготовлении засовов для ворот в домашних условиях применяются обычные инструменты — дрели, болгарки, сварочный аппарат.

• Поворотные. Это засовы типов «Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
• Задвижные горизонтальные. Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
• Задвижные вертикальные. Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

• Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
• Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.

Защелки с секретом

Эти защелки, функционирование которых реализовано аналогично удобному нажимному механизму дверных ручек. Устройство их такое:

• На опорной стойке установлен крючок, который выполнен из пластины с вырезанным зубом острием вверх. Пластина закреплена горизонтально к калиточному опорному столбу со стороны притвора перпендикулярно плоскости забора.
• Запирающим элементом является пластина, которая свободно прикручена к створке. Болт крепления расположен на расстоянии 20-30 см от притворной стойки створки калитки. В положении закрыто планка ложится в выступ зуба. Для открывания планку необходимо немного приподнять, чтобы она освободилась из зацепа.

Поскольку планка крепится свободно, то для того, чтобы она не падала и не вращалась вокруг оси болта, на калитке устанавливают два штырька-ограничителя. В самой простой конструкции планка закрывается под силой тяжести. Если к болту с наружной стороны приспособить ручку, то планка будет приподниматься нажатием ручки.

Чтобы запор защелкивался при закрывании самостоятельно, планку подпружинивают слабой пружиной, которая будет удерживать ее в нижней позиции. Пружину одним концом крепят в нижней части створки, а верхнюю фиксируют на рейке. Вместо пружины можно использовать противовес, как на фото:

Оригинальная конструкция с противовесом

Скос передней стороны зуба на ответной планке делают более пологим, чтобы рейка на дверке смогла свободно скользить по нему при закрывании калитки.

Изготовление своими руками

На металлической пластине длиной 200-250 мм и шириной 30-40 мм на одном конце вырезают болгаркой зуб, как на фото. Его приваривают (или прикручивают) к опорной стойке со стороны притвора. На калитку прикручивают длинную (30-50 см) металлическую пластину. Проверяют, как она зацепляется за зуб при закрывании. Приваривают ручки и ограничители.

Этот запор легко сделать секретным. Потайная защелка – это механизм с отсутствием явных внешних признаков с наружной стороны, по которым можно судить о способе его открывания. В реечной задвижке потайной способ открывания реализуют двумя способами:

• При помощи тросика, который подсоединяется к свободному концу запирающей рейки и через систему блоков и выводится наружу в скрытом месте. При этом устройство должно быть подпружиненным.
• Секретные защелки делают путем маскировки головки наружного болта, который удерживает рейку. Вместо поворотной ручки снаружи ворот видна только головка болта.
• Вырезать фальшивый проем для ключа.

Для лучшей маскировки запора многие хозяева накручивают на ворота еще несколько «фальш-болтов», среди которых «рабочая» головка и прячется. Для отпирания дверки снаружи необходимо иметь рожковый ключ и знать, какой болт нужно крутить.

Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

• Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
• Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
• Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
• Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Материалы

Простейшие устройства изготавливают, как правило, из дерева. Однако популярность стали набирать и металлические модели. Если деревянные варианты в основном используются для забора и ворот, то стальной аналог универсален в использовании. Главное отличие деревянного засова от металлического – это то, что такую конструкцию можно смастерить дома.

А вот кованые изделия – это уже другой вопрос. Эти механизмы лучше заказывать у достойных мастеров. Тогда-то конструкция будет работать долго и без сбоёв. Такой подход позволит обеспечить надёжную охрану личной территории 24 часа 7 дней в неделю. Естественно, если сравнивать все возможные материалы между собой, то в период эксплуатации их свойства будут сильно отличаться.

Так, деревянный засов уступает кованому и стальному в прочности. Последний же хуже переносит влагу по сравнению с механизмом из нержавеющей стали. Так или иначе, каждый из возможных вариантов обладает своими плюсами и минусами, которые надо учитывать. При этом нельзя назвать лучший или худший вариант. В данном случае нужно отталкиваться исключительно от личных предпочтений, желаемых характеристик и цены.

Разновидности и характерные особенности

Задвижка гаражная бывает механической или электрической. Первый тип запоров подразделяется на следующие виды:

• фляжный;
• поворотный стоечный;
• запорный;
• горизонтальный;
• винтовой;
• защитный.

Оптимальной, с точки зрения временных затрат на установку и удобства эксплуатации, считается вертикальная задвижка, с помощью которой можно зафиксировать закрытые и открытые ворота.

Перечисленные виды механизмов отличаются между собой конструктивными особенностями и областью применения.

Фляжные системы запора

Фляжный запор состоит из двух элементов: рычаг с крюком, который фиксируется на петлю, монтируемую на вторую створку или раму гаражных ворот. Этот надежный механизм хорошо переносит длительную эксплуатацию и не чувствителен к засорам. Для того чтобы сломать конструкцию, потребуется приложить значительные усилия.

Поворотные стоечные

Поворотный стоечный (эксцентриковый) гаражный запор представляет собой конструкцию, состоящую из:

• трубчатой стойки, монтируемой на ворота или калитку вертикально;
• рычага, который крепится в центральной части стойки;
• крюков-зацепов, расположенных в верхней и нижней частях стойки.

Последние цепляются за небольшие цилиндры, устанавливаемые на раме гаражных ворот. По прочности этот механизм не отличается от фляжного, но требует использования легированной стали при изготовлении зацепов и стойки.

Запорная вертушка

Запорная вертушка имеет следующую конструкцию: в центре одной из створок приваривается цилиндр, на котором фиксируется поворачиваемая металлическая (реже деревянная) планка. Далее, ближе к концам последней, на гаражных воротах монтируются 2 стержневых фиксатора (упора), которые обычно изготавливаются из уголков.

Горизонтальный ригель

Горизонтальные запоры для гаражных ворот легки в эксплуатации. Такие задвижки отличаются следующей конструкцией:

• на одну из створок привариваются 2 обрезка трубы небольшого диаметра;
• на вторую створку приваривается 1 обрезок;
• в эти обрезки вставляется труба меньшего диаметра, загнутая с одной стороны буквой «Г».

Такой гаражный запор просто изготовить в домашних условиях.

Винтовой запорный механизм

Винтовой механизм состоит из нескольких элементов:

• металлическая планка, которая крепится к гаражным воротам с отверстием под болт;
• болт с резьбой и отверстием под ключ.

Болт с помощью ключа заворачивается в указанную планку, которая начинает двигаться в сторону и запирает ворота.

Защитный вертикальный засов

Этот механизм прост как в установке, так и в применении. Вертикальный засов конструктивно не отличается от горизонтального. Разница заключается в том, что первый обычно монтируется сверху либо снизу гаражных ворот (или одновременно на обоих концах), а ригель входит в отверстие, проделанное в раме.

Электромеханический замок

Электромеханические замки устанавливаются только на те гаражные ворота, одна из створок которых надежно фиксируется в одном положении. Этот вид запорного механизма отличается тем, что ригель приводится в движение при подаче электричества.

Для того чтобы отпереть замок, необходимо подать соответствующий сигнал с брелока, набрать код на панели, приложить магнитный ключ или выполнить иное действие (определяется типом приобретенной модели).

Видео по теме «Ворота распашные, фиксатор. Swing gates, retainer»

Запоры на ворота такого типа часто представляют собой сдвижные накладные механизмы, привариваемые к раме. Чтобы начать устанавливать такой запор, необходимо точно определить расположение и количество. При двустворчатых воротах таких замков потребуется два, по одному на каждую створку. На раме отмечаем место расположения такого замка, длину металлического прута, место, где он будет входить в землю. Далее нарезаются два металлических прута одной длины, в верхней части которых надо будет приварить более короткие отрезки, чтобы такой импровизированный засов можно было легко поднимать и опускать. Длина прута должна быть достаточной, чтобы удерживать створки ворот в закрытом состоянии, в землю они должны входить на глубину, также достаточную для обеспечения безопасности.

Углубления можно сделать при помощи садового бура соответствующего диаметра (он не должен быть намного больше или меньше). На самой раме створок привариваются по два металлических кольца, в которые запор будет вставлен. Для удобства можно немного выше приварить небольшой крюк, на который будет опираться «ручка» засова в открытом состоянии.

Сделать засов для ворот своими руками довольно легко, для этого нет необходимости приобретать дорогие и сложные замки, которые все равно могут быть срезаны, часто достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

Самостоятельное изготовление засова

Конечно, можно купить такое устройство в магазине, но если у вас есть элементарные навыки выполнения слесарных работ, вы сможете сделать его своими руками. Можно найти уже готовые чертежи, а можно сделать их самостоятельно, с учетом размеров ваших ворот.

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Кроме этого, вам понадобится сварочный аппарат, болгарка, измерительные инструменты, молоток. Если у вас распашные или поворотно-развдижные ворота, то для них подойдет засов любого типа. Эффективно использование фляжных запоров, которые действуют как запор крышки молочного бидона.

Конструкция самодельного засова из профильных труб

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.Если у вас откатные ворота. то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Для этого вам потребуется отрезок трубы, в котором делают отверстие, после чего в него вставляют кусочек прута или арматуры. Дальше устройство фиксируют на створках ворот, и оно работает по принципу оконного шпингалета.Но данный тип имеет недостаток в том, что полотно не притягивается к раме и чтобы это сделать, необходимо прилагать определенные усилия. Достаточно просто изготовить запор винтового типа, с его помощью легко притянуть полотно к раме, а если использовать двойную резьбу, то можно использовать в качестве дополнительного замка.

Недостатком такой конструкции является то, что процесс ее открывания и закрывания занимает достаточно много времени. Если вы решили самостоятельно сделать такое устройство, то необходимо позаботиться о том, чтобы оно не мешало воротам выполнять свои функции, и было малозаметным.

Виды замков для калитки из профлиста

Для предотвращения попадания незваных гостей на приусадебный участок необходимо сделать правильный выбор модели запирающего механизма. Также необходимо понимать, как выполняется установка замка на калитку из профнастила. Большое разнообразие вариантов заставляет владельцев частных домов изучать особенности каждого представителя этой группы.

Разновидности запирающих устройств

С этим поможет разобраться классификация запирающих устройств, которая разделяет такие изделия по типам монтажа и запорного механизма.

Тип размещения

Каждый из представителей имеет свои сильные и слабые стороны. По способу фиксации замки на калитку подразделяются на следующие виды:

• накладной;
• врезной;
• навесной.

Вариант установки накладного механизма

Накладные модели выигрывают по скорости монтажа. Фиксация запорного изделия осуществляется при помощи винтов с гайками. Полотно профнастила при установке таких замков практически не подвергается повреждениям. Это сводит риск появления коррозии к минимуму.

Врезное запирающее устройство

Устанавливая врезные механизмы, следует знать, что их фиксация осуществляется путем врезки в само полотно. Такие модели выбираются чаще всего для пустотелых типов заборов. Фиксация замка с торцевой части калитки делает защитное устройство более надежным.

Навесные модели, несмотря на свою громоздкость, довольно часто монтируются на калитки. Большинство таких механизмов выполняется из антикоррозийных материалов. Эта особенность снимает с хозяина задачу по обработке поверхностей защитными составами.

Размещение навесного механизма

В зависимости от конструктивных особенностей такие изделия классифицируются следующим образом:

• классические – в их основе лежит механический секрет: процедуры открывания и закрывания осуществляются посредством ключа;
• кодовые – для открытия калитки требуется ввести заранее установленную комбинацию чисел (код).

Для обеспечения защиты от пагубного воздействия влаги вне зависимости от модели нелишним будет возвести над устройством небольшой козырек.

Идея установки навеса над входной группой

Тип запорного механизма

В представленной подгруппе выделяют три основные группы замочных устройств:

1. Смартлоки.
2. Цилиндровые.
3. Сувальдные.

Разновидность Смартлока

К первой категории относятся защитные механизмы, срабатывающие при считывании отпечатка пальца (глазной сетчатки) или введении числовой комбинации, что отлично видно на фото. Имея умеренную надежность, купить такие изделия можно в среднем от 3500 до 12000 руб.

Цилиндровые замки среди практичных вариантов выделяются простотой ухода и умеренной ценой.

Схема устройства цилиндрового механизма

Степень защищенности находится в прямой зависимости от сложности личины. В случае поломки такие механизмы без демонтажа закрывающего устройства с легкостью меняются на новые экземпляры. Однако со всеми положительными сторонами такие изделия имеют повышенную чувствительность к пыли и прочим загрязнениям, что обязывает выполнять периодическую чистку и смазку.

Периодическое смазывание внутренних деталей позволяет продлить срок службы цилиндровых замков

К элементам с повышенной надежностью относят сувальдные механизмы. Этот показатель напрямую зависит от количества сувальд в изделии. Такой кодовый замок на калитку обладает единственным существенным недостатком – значительными габаритами.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.
