Установка духового шкафа в кухонный гарнитур

Как устанавливать?

Распространенность встроенных духовок очень велика. Они могут устанавливаться как под столешницу, так и в пенал, на уровне глаз. Домовладельцы, имеющие соответствующие знания и умения, могут установить духовку самостоятельно.

Чтобы при работе своими руками избежать опасной ситуации, нужно соблюдать следующие требования:

• кухонный текстиль и масло легко загорятся от излишнего тепла, поэтому они не должны находиться рядом с нишей под встройку;
• ниша для духовки должна быть отделана материалами, которые выдерживают до 50 градусов тепла;
• другие электрические бытовые устройства нужно размещать на расстоянии от встройки;
• источники воды должны тоже быть несколько удалены;
• силовая заземленная розетка устанавливается на высоте 10 см от поверхности.

Место установки может иметь следующие примеры.

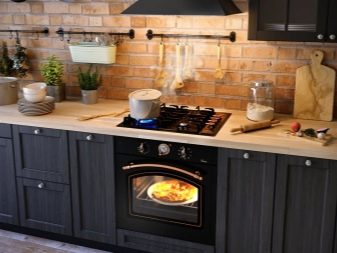

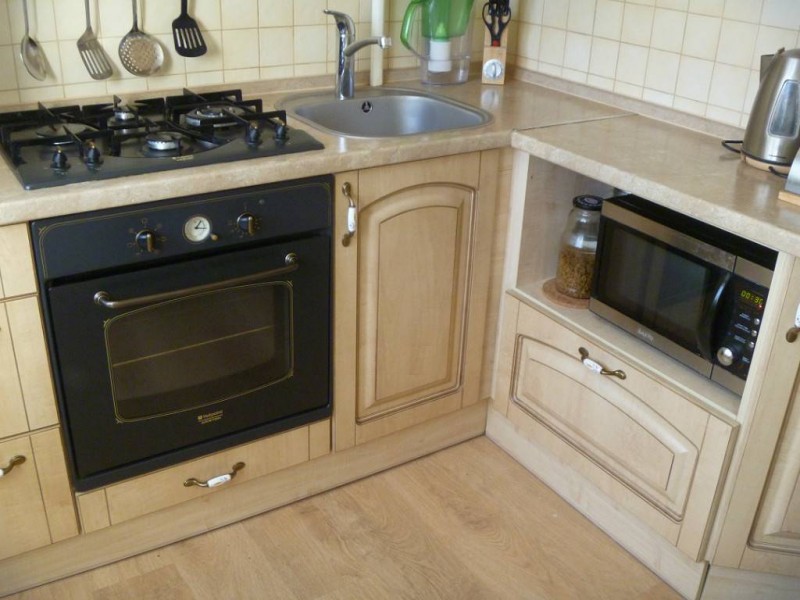

• В тумбе под столешницей считается традиционным креплением к кухонной мебели. Вариант подойдет под небольшую кухню, но эта схема встраивания может варьироваться.
• Если места достаточно, удобнее поместить дополнительную колонну, специально под встраиваемый, электрический шкаф. Прибор, размещенный на высоте, комфортнее мыть и обслуживать, до него не доберутся маленькие дети. Доставать готовые кушанья удобнее, легче следить за процессом приготовления.
• В готовую кухню с островом логичнее поместить шкаф прямо посередине, а сверху расположить варочную панель.

Особыми сложностями отличается установка встроенного газового духового шкафа. Основная проблема – подвод газа к прибору. Правильнее эту работу доверить квалифицированным служащим. Подключение до основного газового крана строго запрещено на любом участке трубы. Техника безопасности предполагает обязательное наличие защиты с подающей газовой трубой и духовым шкафом. Недопустимы механические и температурные воздействия.

Если в кухню крепится единственный прибор, можно взять сильфонный шланг, который соединяется с ответвлением от общего крана к газовой ветке, и к выбранному изделию. Не допускается применение бытовых удлинителей, длина которых более 2 метров.

Еще следует помнить, что духовые шкафы могут иметь два варианта подключения, с двух сторон одновременно. После проведения работ оставшийся свободный патрубок заглушается.

На окончательном этапе всех работ нужно проверить соответствие размера ниши, сборку всех составляющих элементов, герметичность. Возможность утечки проверяется нанесением на соединения мыльного раствора. Его можно нанести на все сварные или резьбовые стыки. При появлении пузырей проблемное соединение нужно разобрать и уплотнить паклей. Планка соблюдения правил безопасности должна быть высокой, отнеситесь к подключению духовки серьезно.

Если все в порядке, духовку можно установить в нишу, зафиксировать специальными крепежами из комплектации.

Подключение

Принцип работы газовой духовки разительно отличается от электрической. Поэтому и подключать их нужно разными способами.

Электродуховка

Если имеет место неуверенность в собственных силах, то для надежности и безопасности лучше воспользоваться услугами электрика-профессионала. Но этот процесс не предполагает никаких сложностей, и с работой справится любой мастер, соблюдающий определенные правила.

1. Перед началом действий внимательно изучается схема подключения.
2. Розетку мощностью 40А располагают выше пола на 10 см.
3. Выделяется отдельный автомат в щитке в качестве защиты от перегрузки и перебоев напряжения в сети.
4. Для безопасного и практичного соединения проводов применяются специальные клеммники.

Нельзя забывать, что электродуховка (если еще и вместе с варочной поверхностью) потребляет немалое количество электроэнергии. Для ее бесперебойной работы нужен цельный провод с большой пропускной способностью, идущий к электросети.

Газовая

Невзирая на имеющийся опыт и веру в свои силы, в этом случае придется вызывать мастера. Подключение любого газового оборудования должен проводить специалист и составить об этом официальный акт. Такая бумага хранится у хозяина жилья, пока он пользуется этим устройством. Поэтому остается встроить духовку в нужное место и подготовить необходимые материалы к приходу мастера:

цельный специальный гибкий шланг, не длиннее двух метров;

специальную диэлектрическую прокладку для крана.

Остальное газовщик сделает сам.

По окончании установки проверяется работоспособность встроенного шкафа. Для этого он запускается на полную мощность и испытывается в разных режимах, заодно визуально тестируется работа индикаторов. Техника должна поработать не менее получаса, чтобы внутри прогорела вся заводская смазка. После этого следует ее хорошо вымыть и насухо вытереть.

Характеристики

Цвет

Расцветка бывает довольно важна: ведь привлекательное по техническим параметрам изделие должно еще нравиться и подходить под интерьер. Бесспорной классикой являются белые духовки. Не стоит думать, что белые модели будут выглядеть старомодно. Современные приборы имеют красивое оформление. Но в любом случае надо учитывать стилистику кухонного пространства и принципы дизайна. Безупречная классическая стилистика подразумевает обычно выбор черных духовок. Они отлично сочетаются с любыми кухонными гарнитурами

Независимо от окружения подобные приборы смотрятся строго и лаконично, не акцентируя на себя внимание. Они не должны использоваться как доминанты в помещении

Размер

Любая газовая духовка, вне зависимости от окраса, весит довольно много. И чем крупнее изделие, тем тяжелее оно оказывается. Габариты надо учитывать и для отдельно стоящих, и для встраиваемых в кухонные гарнитуры агрегатов. Типовым значением считается 0,6Х0,6 м. Но бывают также конструкции нестандартных размеров, которые подбираются под конкретное помещение. У большинства серийно выпускаемых духовок глубина составляет 0,55 м. Это значение устроит даже владельцев незначительной по размеру кухни. Но если площадь совсем мала, надо выбирать модели с глубиной 0,45 м. Правда, на такой технике вряд ли получится приготовить много блюд. Если это критично, стоит выбирать иные параметры: не 0,6Х0,45, а 0,45Х0,6 м. Массы конструкции обычно определяется:

• маркой изделия;
• примененными материалами;
• геометрией;
• количеством аксессуаров;
• толщиной металла.

Мощность

Газовые духовые шкафы, как и электрические аналоги, имеют различную мощность. Традиционно она измеряется в ваттах. Мощность газовой духовки может достигать 4 кВт. У электрических изделий верхняя планка меньше: всего лишь 3 кВт. Существует однозначная связь между температурой и потребляемой мощностью. Важна не только максимальная, но и минимальная температура. Некоторые блюда требуют совсем небольшого прогрева. Подавляющее большинство блюд, которые употребляются в современной кухне, требуют температуру приготовления не более 220°. Предельные значения агрегата обычно колеблются от 250 до 300°. Но повышенный нагрев нельзя считать ненужной опцией.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Монтаж газовой духовки

Наибольшее число сложностей возникает при монтаже встроенного газового оборудования. Критичная проблема в этом случае – это подвод магистральной системы к духовому шкафу. Эту работу в любом случае должны выполнять сертифицированные специалисты.

Согласно правилам установки газового оборудования, оно обязательно обеспечивается специальной защитой. Элементы системы не должны подвергаться сильному физическому воздействию или резким температурным перепадам. Запорный кран необходимо вынести на легкодоступный участок, что даст возможность быстро отключить подачу газа при возникновении экстренной ситуации.

При подключении одного прибора допускается использование обычного сильфонного шланга. Его гибкость позволяет уложить отвод без установки дополнительных держателей, равно как и сверления стен. Но шланг не должен быть длиннее 2 метров. Какие-либо переходники не допустимы.

Газовые шланги

Некоторые модели имеют зеркальное соединение, то есть, с правой и левой стороны одновременно. После подключения к одному из кранов второй необходимо заглушить. Хорошо, если предусмотрен толковый заводской клапан, тогда как на бюджетных моделях приходится вбивать чопик или накручивать сторонний кран. Если входной вывод прямой, то для большего удобства можно использовать Г-образный адаптер.

Перед тем как окончательно закреплять духовой шкаф на своём месте, необходимо проверить состояние всех элементов, в том числе работоспособность самого оборудования

Особое внимание нужно уделить герметичности соединений. Верный способ определения утечки газа – мыло

Наносим раствор на резьбовые стыки, пускаем газ и выжидаем пару минут. Если появляются пузыри, то герметичность соединения нарушена.

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

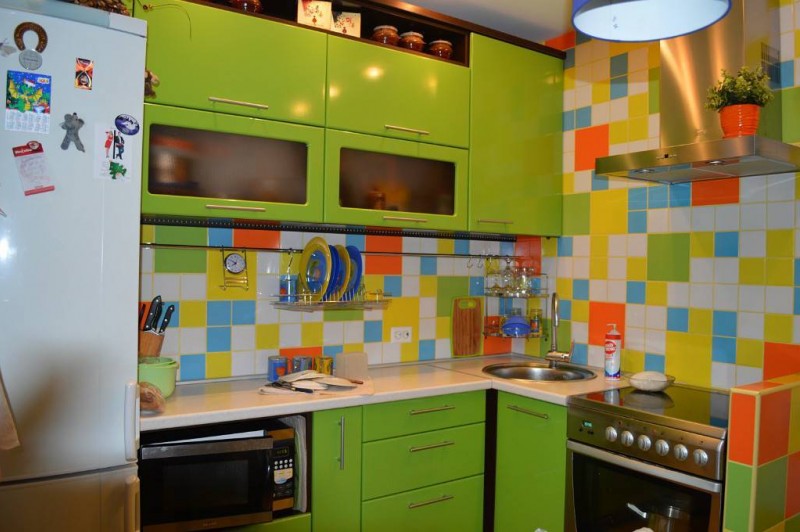

«Прячем» под столешницей

Чтобы микроволновая печь не занимала полезную площадь на рабочих поверхностях, ее можно убрать вниз – разместить под столешницей. Для этого необходимо заменить один из нижних шкафов кухонного гарнитура на нишу для микроволновки.

Лучше всего изначально заложить подобное изменение в проект – тогда оно гармонично впишется в общий дизайн, будет смотреться аккуратно и стильно. Но можно переоборудовать и уже имеющееся пространство.

Есть у такого размещения и свои минусы. Микроволновка располагается очень низко, что затрудняет ее использование, особенно для высоких людей. Обязательно хорошенько обдумайте подобный вариант, если в доме есть маленькие дети. При их вездесущности и любопытстве это может быть опасно. Кроме того, частых подтеканий и разводов на фасаде прибора не избежать, необходимо более тщательно следить за его внешним видом.

Процесс встраивания электрического духового шкафа

Вынимаем прибор из коробки. Обычно коробки, содержащие электрические духовые шкафы и прочую бытовую технику подобных размеров, имеют удобную застёжку-молнию, с которой можно запросто справиться в одиночку. Перед тем как доставать печь из упаковки, нужно ухватиться за неё правильным образом, как того требуют в инструкции производители печи: необходимо удерживать печь за боковые выемки и ни в коем случае не тянуть её за дверцу.

Монтируем розетку. Так как розетка не входит в комплект печи, то нужно купить её самостоятельно, учитывая при этом степень защиты её корпуса от воздействия окружающей среды и тип электропроводки, а также потребляемую электроприбором мощность.

Схема: установка встраиваемого духового шкафа

Кабель питания должен располагаться на задней части прибора, а устанавливая его, нужно убедиться в том, что он ничем не зажимается и не передавливается, а также что он не лежит поверх духового шкафа.

Ставим прибор в мебельную нишу. Когда духовая печь будет поставлена на подготовленное место, нужно закрепить жировой фильтр, сверяясь с инструкцией и доступными фото данной модели. Так как встраиваемые электрические духовки обладают принудительной вентиляцией, иначе называемой конвекцией, нет необходимости делать какие-либо отверстия в мебели и устанавливать в них вентиляционные сетки. Печь забирает воздух с боков и выталкивает его в воздуховод.

Важно! После установки электрической духовки нужно удостовериться в том, что между ней и стенками мебели присутствует зазор размером как минимум 2 мм. Закрепляем прибор посредством шурупов, входящих в комплект. Для этого находим на наружной стенке прибора равномерно распределённые на ней отверстия и прикручиваем шурупы. Подключаем прибор и убеждаемся в том, что он работает

Закрепляем прибор посредством шурупов, входящих в комплект. Для этого находим на наружной стенке прибора равномерно распределённые на ней отверстия и прикручиваем шурупы. Подключаем прибор и убеждаемся в том, что он работает.

На этом процесс установки можно считать завершённым, а следующим этапом будут долгие годы использования печи для приготовления самой разнообразной пищи и наслаждение этим великолепно продуманным прибором, покорившим кулинаров и просто хозяек во всём мире.

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 –  распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

• Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
• Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
• Внутренние поверхности, расположенные за дверцей.
• Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

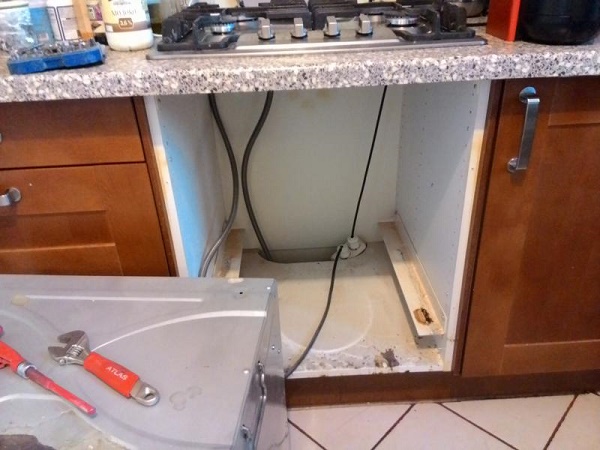

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

• отвертка;
• газовый ключ;
• разводной ключ;
• фум-лента;
• мыльный раствор.

По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.
